一、产品概述
本系统采用是一种基于mesh组网方式的新型宽带“无线网状网”。AP-D Link作为移动自组织网络，其不依赖于现有网络基础设施，支持任意网络拓扑,与传统无线网络不同，其是一个无中心、分布式、多跳中继、动态路由、抗毁性强及扩展性好的无线宽带系统，内部使用自有的路由协议, 通过无线多跳转发完成各节点间的无线通信。具有高效的MAC层传输协议和二层路由协议的自组织分布式宽带无线网络传输系统。所有节点完全对等，无需借助任何基础设施，可快速构建移动节点间的专用自组织网络，提供即时自适应通信，具备优异的宽带性能，支持外加视频编码、音频编码等多媒体信息的实时传输。系统技术抗干扰能力强、频谱效率高、传输距离远、抗衰落能力、绕射能力强等优点。能够在复杂、非视距环境下实现实时、优质的无线双向数据传输功能。
面向复杂环境下应急单兵、车载平台信息通信传输，我们遵循通用化、模块化、标准化设计原则，实现执勤人员的信息协同交互功能，系统在连续长时、稳定、可靠工作。
二、技术特点
*无需架设中心站及复杂系统配置 现场开机上电后自动组网，“秒级” 即可展开通联 ；
* 任意拓扑、多跳接力、中继转发 ；
* 可灵活配置各节点的逻辑属性；
* 目前同频组网可支持32个节点互连 ；
* 信道采用AES加密；
* 系统数据带宽峰值为90Mbps；
三、 硬件说明
1）采用国产化自组知识产权技术，专用网络，采用私有通信传输协议，唯一同步码。
★AES 128位加密技术：将信息数据进行AES加密后，使得无法获取加密前的信息；
2） 采用多种加密手段，模块化设计；
3） 无线网状网”；无中心、分布式，所有节点地位对等，可在遮蔽非视距（NLOS）、高速移动等复杂条件下，自组成网，实现TDD收发双向通信；
4）支持点对点、链状、星型、网状及混合等任意网络拓扑，可以实现多路IP化的清晰语音、宽带数据、高清视频等多媒体信息的实时交互；
5） 同频感知组网（在完善）、多跳中继，每个节点可随机快速移动，系统拓扑快速变化时可随之动态重构路由；
6）部署便捷、使用灵活、操作简单、维护方便，且全IP化设计（支持各种数据透传）易于实现异构系统互联互通，特别适于无线覆盖传输、无线视频监控；
四、 设备技术参数
1）技术优势特点
l 传输距离远：采用LDPC信道编码、空时编码、收发分集等技术，接
收灵敏度可达-98dBm，1W发射功率下，地空/空空视距通信可达30km，地地视距通信可达10 km，在非视距环境条件下也有着较好的抗多径干扰和较强的绕射能力；
l 传输速率高：采用BPSK/QPSK/16QAM/64QAM自适应调制、接收分
集等技术，峰值速率可达90Mbps，适合较大业务量多跳传输；
l 网络规模大：信道资源动态分配，实测可支持32个节点进行组网；
l 中继跳数多：实测视频中继跳数可达8跳，扩大网络覆盖范围，增
强网络应用的适用性；
2）功能特点
l 软件架构：基于IP体系的无中心、分布式无线自组织网络；
l 抗多径干扰：TDD-COFDM多载波调制具有较强的抗多径干扰通；
l 绕射能力：具有较强的绕射和穿透通力；
l 动态路由：二层智能路由协议；
l 支持手咪语音对讲
l 灵活性：可扩展性强，节点可动态加入和退出；
l 移动性：已测试节点最大移动速率为≥150公里/小时；
l 抗毁自愈：个别终端损毁不会影响网络正常运行，具有很强的抗毁能力；
l 工作模式：星形网、网状网、链状网、点对点，点对多点，多点对多点；
l IP透传：支持网口~网口、网口~串口、串口~串口的IP透明传输；
l 互联网扩展：有效延伸互联网覆盖范围，网内任一终端都可作为网关，自组网各个节点可以通过网关节点接入互联网；
l 频谱扫描：具有频谱扫描功能，查看当前频谱使用情况，指示干扰；
l 配置管理：可对电台的信道、带宽、功率、速率、IP，密钥等参数进行设置；
l 状态显示：可动态显示网络拓扑、链路质量、信号强度、环境底噪等；
五、 产品性能参数
l 通信频率：1415~1465MHz，1MHz步进可调；
l 发射功率：2*30dBm（2*1W），1dBm步进可调；
l 带宽模式：5 / 10 / 20 /40MHz；
l 调制方式：多载波TDD-COFDM；
l 载波调制：BPSK/QPSK/16QAM/64QAM（自适应或固定式）；
l 接收灵敏度：-98dBm @ 10MHz；
l 通信距离：30km（地空/空空视距），10km（地地视距）；
l 通信速率：峰值90Mbps（自适应）；
l 传输时延：
单跳约2ms；
l 多跳能力：视频可达8跳；
l 启动时间：≤25S；
l 入网时间：小于1秒；
l 路由切换：小于1秒；
l 数据接口：网口x 2，RS232 x 2；
l 电池供电：12V/1A；
l 整机功耗：
6~12W，待机6W，接收8W，满负载发送12W；
l 防护等级：IP65；
l 工作温度：-40~+70℃；

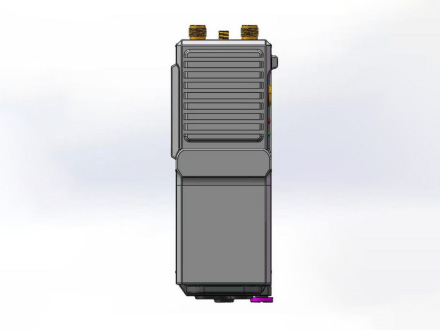

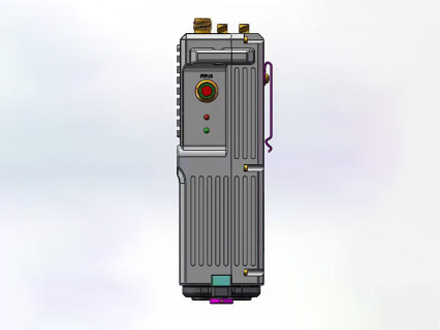

l 尺寸：长：155mm*宽70mm*高45mm；
l 重量：680g
六、 主要附件
鹅颈天线
对讲手咪
