深圳安谱集群宽带电台
AP-Mlink-1402
深圳安谱信息技术有限公司
2021年1月25日

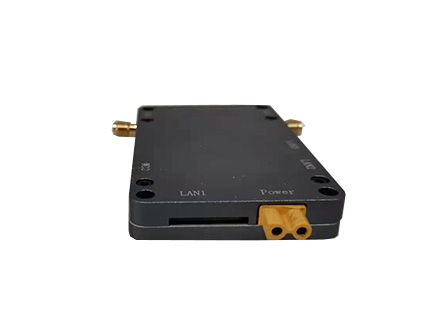

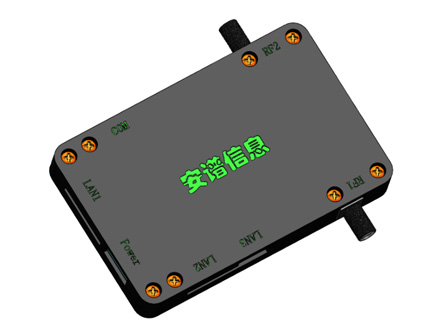

一、产品概述
本系统采用是一种基于点对点、点对多点、AD-Hoc组网方式的新型亚宽带“无线组网”。AP-M Link作为移动中心组织网络，其是一个为中心、分布式、多跳中继、动态路由、抗毁性强及扩展性好的无线宽带系统，内部使用自有的路由协议, 通过无线多跳转发完成各节点间的无线通信。具有高效的MAC层传输协议和二层路由协议的自组织分布式宽带无线网络传输系统。具备优异的亚宽带性能，系统技术抗干扰能力强、频谱效率高、传输距离远、抗衰落能力、绕射能力强等优点。能够在复杂、非视距环境下实现实时、优质的无线双向数据传输功能。
面向复杂环境下无人机、机器人、无人艇平台信息通信传输，我们遵循通用化、模块化、标准化设计原则，实现地面控制站对各水面无人终端的遥测、遥控、载荷数据高速实时传输以及无人端之间的信息协同交互功能，系统在连续长时、稳定、可靠工作。
二、技术特点
* 中心站开启后无需复杂系统配置 现场开机上电后自动组网，“秒级” 即可展开通联 ；
* 任意拓扑、多跳接力、中继转发 ；
* 可灵活配置各节点的逻辑属性；
* 目前同频组网可支持1024个节点互连 ；
* 信道采用AES加密；
* 系统数据带宽峰值为32Mbps；
三、 硬件说明
1）采用国产化自组知识产权技术，专用网络，采用私有通信传输协议，唯一同步码。
★AES 128位加密技术：将信息数据进行AES加密后，使得无法获取加密前的信息；
★OFDM导频和数据位置扰码加密：OFDM子载波数量保密、导频数量保密、导频位置保密，使得无法获取导频信息进行信道估计和频域均衡；导频和数据位置的变化方式采用加密的方式，非法用户无法正确区分导频和数据。
★LDPC码字结构加密：LDPC码字结构包括码长、信息位和校验位；信息位和校验位的位置变化采用加密的方式，非法用户无法正确区分信息位和校验位。
2） 采用多种加密手段，模块化设计；
3） 中心、分布式，所有节点地位对等，可在遮蔽非视距（NLOS）、高速移动等复杂条件下，自组成网，实现TDD收发双向通信；
4）支持点对点、链状、星型等任意网络拓扑，可以实现多路IP化亚宽带数据、多串口数据等多媒体信息的实时交互；
5）多跳中继，每个节点可随机快速移动，系统拓扑快速变化时可随之动态重构路由；
6）部署便捷、使用灵活、操作简单、维护方便，且全IP化设计（支持各种数据透传）易于实现异构系统互联互通，特别适于无线覆盖传输、无线窄带数据组网；
四、 设备技术参数
1）技术优势特点
l 传输距离远：采用COFDM调制、空时编码、收发分集等技术，接
收灵敏度可达-104dBm，2W发射功率下，地空/空空视距通信可达40km，地地视距通信可达20 km，在非视距环境条件下也有着较好的抗多径干扰和较强的绕射能力；
l 传输速率高：采用BPSK/QPSK/16QAM/64QAM自适应调制、接收分
集等技术，峰值速率可达32Mbps，适合较大业务量多跳传输；
l 网络规模大：信道资源动态分配，实测可支持1024个节点进行组网；
l 中继跳数多：数据中继跳数可达16跳，扩大网络覆盖范围，增
强网络应用的适用性；
2）功能特点
l 软件架构：基于IP体系的无中心、分布式无线自组织网络；
l 抗多径干扰：TDD-COFDM多载波调制具有较强的抗多径干扰通；
l 绕射能力：具有较强的绕射和穿透通力；
l 动态路由：二层智能路由协议；
l 灵活性：可扩展性强，节点可动态加入和退出；
l 移动性：已测试节点最大移动速率为≥4000公里/小时；
l 抗毁自愈：个别终端损毁不会影响网络正常运行，具有很强的抗毁能力；
l 工作模式：星形网、链状网、点对点，点对多点，多点对多点；
l IP透传：支持网口~网口、网口~串口、串口~串口的IP透明传输；
l 互联网扩展：有效延伸互联网覆盖范围，网内任一终端都可作为网关，组网各个节点可以通过网关节点接入互联网；
l 地图显示：外接GPS/BD条件下，支持地图位置显示；
l 配置管理：可对电台的信道、带宽、功率、速率、IP，密钥等参数进行设置；
l 状态显示：可动态显示网络拓扑、链路质量、信号强度、环境底噪等；
3）性能参数
l 网络规模：单频支持1024个节点；
l 通信频率：1415~1465MHz（2.3G\2.4G），1MHz步进可调；
l 发射功率：2*30dBm（2*1W），1dBm步进可调；
l 带宽模式： 4 / 8 MHz；
l 调制方式：多载波TDD-COFDM；
l 载波调制：BPSK/QPSK/16QAM/64QAM（自适应或固定式）；
l 接收灵敏度：-110dBm @ 1MHz；
l 传输时延：
单跳约2ms；
l 启动时间：点对点、点对多点≤5S（AD-Hoc启动时间25S）；
l 入网时间：小于1秒；
l 路由切换：小于1秒；
l 数据接口：网口x 2，RS232 x 2；
l 电池供电：12V/1A；
l 整机功耗：
6~12W，待机6W，接收8W，满负载发送12W；
l 防护等级：IP65；
l 工作温度：-40~+70℃；
l 尺寸：长：73mm*宽47mm*高10mm；
l 重量：60g
4)数据图表
|
调制方式 |
1MHz带宽(Mbps) |
2MHz带宽(Mbps) |
4MHz带宽(Mbps) |
8MHz带宽(Mbps) |
|
BPSK 1/2 |
0.38 |
0.7 |
1.25 |
2.15 |
|
QPSK 1/2 |
0.9 |
1.6 |
2.6 |
4.5 |
|
QPSK 3/4 |
1.6 |
2.7 |
4 |
7.1 |
|
16QAM 1/2 |
1.8 |
3.1 |
5.3 |
9.5 |
|
16QAM 3/4 |
2.2 |
3.9 |
8 |
14.2 |
|
64QAM 2/3 |
2.8 |
5.2 |
10.6 |
19.5 |
|
64QAM 3/4 |
3.8 |
6.4 |
12 |
21.5 |
|
64QAM 5/6 |
4.2 |
7.8 |
13.5 |
24 |
