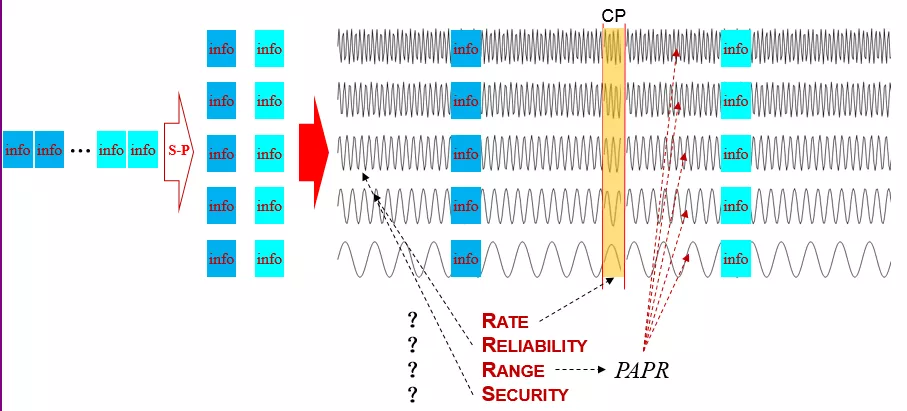

目前,正交频分复用(OFDM)技术作为目前最先进的数字传输技术,当仁不让地成为了4G-LTE和5G的核心,然而,随着人类信息化进程的快速推进,它已经不能满足人们对信息的需求,它的一些固有的缺陷也逐显现出来,成了束缚人们获取信息的桎梏,例如信息的安全性和可靠性,作用距离,通信速率等方面都存在问题。
2 色信号
该信号没有低频谱段,可以设置在某一高频段,并具有一定的频谱宽度,使得信号不需要调制直接可以通过DA+功放无线发送。免除传统无线电的各种调制技术。有用的声音、图像数据可以通过标准正交伪随机色信号调制后无线电发出,并回波解析得到正确的结果。
3 正交性
同谱段的不同编码无线电信号具有正交性,虽然都是类似色噪声信号,但是不同雷达或者信号收发机不互相干扰。可以产生几乎是无限多个标准正交的量子混沌波子空间,保证多用户的载波分配,例如mMTC。
4 互不相关性
5 高能量效率
通过宽谱段,低强度信号发送和接收,具有远超传统无线电的能力效率,系统具体很好的信噪比。能够在实际的噪声环境中,提取微弱信号,具有很强的隐秘效果。
1、弱信号的隐身雷达
以弱的伪随机色信号作为载波,通过DA+功放天线发射出去,接收发射波,在信号处理时,采用量子混沌波子积累技术,积累周期为20,积累次数为50000,也就是说积累时间是1。
下面是在50dB加性高斯白噪声干扰下的量子混沌波子的检测结果。
在弱信号下,对方识别不到有雷达信号在照射目标。相反的,如果我方增强雷达信号,可以探测更远的距离。
2、保密通信
在eBat3000量子混沌无线电平台上,下图给出的是两个尺度Scale为341,也就也就是2.88Mbps。采用500OWDM调制方式,速率可以达到1.44Gbps。下图给出了500个标准正交的量子混沌波子中的两个,他们在BT上完全重叠的。
图 5 nOWDM采用的标准正交量子混沌波子
下图分别是对不同尺度的6OWDM多载波通信进行性能仿真!
图 6 6OWDM性能仿真结果
就多载波技术而言,较低速的数据传输用少量的量子混沌波子nOWDM即可;当需要速率稍高时,可以采用nOWDM+mWSK模式;当要极高的速率时,就需要用大量的量子混沌波子nOWDM了。
3、隐蔽通信量子混沌波子
就隐蔽通信而言,可以用尺度极长的量子混沌波子来进行通信,下图就给出仿真。
图 7 2WSK量子混沌波子图
就上述尺度为218112的量子混沌波子而言,传输信令的速率是13Kbps。下面两张图描述的是该对量子混沌波子分别在30dB和40dB的加性高斯白噪声干扰下的检测情况。
图 8 30dB加性高斯白噪声下量子混沌波子的检测
目前来讲,量子混沌波子的产生主要用直接数字合成(DDS)的方式来产生。
直接数字式合成器框图
eBat3000和通用的软件无线电系统一样,也是由收发信机(transceiver)、射频放大组件、天线组件和终端测试软件组成。
eBat3000 Transceiver的硬件平台由一片ZYQC7000 FPGA,一片 AD9164 DAC和一片 AD9208 ADC组成,系统的信号速率(updating/sampling rate)为 2949.12Msps。
eBat3000的射频放大组件采用的RF BAY 生产的HPA-3000和LNA-925。
eBat3000的天线采用与成都创亿世通联合研制的的双臂正弦天线。
eBat3000的终端测试软件具有通用的数传和雷达功能。
下面三张图分别给出了不同能谱的量子混沌波子的能谱图,他们均可以完完全全地由相应尺寸和频响的天线辐射出去。
eBat3000系统输出的量子混沌波子能谱图(500MHz~1.5GHz)
eBat3000系统输出的量子混沌波子能谱图(1GHz~1.5GHz)
数据链通道建立后,在应用层可以定义 图像、音频、指令的双向通信,实现无线数传的宽带保密通信。
另外,在延迟时间上,由于调制机制简单,没有数据缓存和多重调制解码,实现极底的延迟。传输距离还是和传统机制一样,主要取决于天线效率、辐射总功率和频谱范围。
428-基于XC7Z100+ADRV9009的双收双发无线电射频板卡
基于XC7Z100+ADRV9009的双收双发无线电射频板卡是基于Xilinx ZYNQ FPGA和ADI的无线收发芯片ADRV9009开发的专用功能板卡,用于5G小基站,无线图传,数据收发等领域。
PL端外扩ADRV9009芯片,ADRV9009是一款高集成度射频(RF)、捷变收发器,提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。这款IC具备多样化的高性能和低功耗组合,FMC子卡为2路输入,2路输出的射频收发卡,配合FPGA工作满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。
Ø PS端USB接口
Ø PS端1路 10-100-1000 Mbps Ethernet (RGMII) 网络接口
Ø PS端QSPI flash 存储
Ø PS端 SD卡,Emmc存储
Ø PL端64bit 2GB 容量DDR3 存储
Ø PL端扩展HDMI 输出实现视频显示应用
Ø PL端扩展16路 I/O, 4个LED指示灯
Ø PL端扩展1路10G SFP+光线接口
l 板卡模拟接口:
Ø 双接收:RX1、RX2
Ø 双发送:TX1、TX2
Ø 外部本振接口:EXT_LO
Ø 外部时钟参考:REF_CLK_IN
l 板卡性能指标:
l 物理特性
Ø 尺寸:100x162.4mm;
Ø 工作温度:工业级 -40℃~ +85℃。
参考ADI的整体软件架构:
